Przedwzmacniacz

Model 2110 to najsłynniejszy produkt firmy Boulder. Jest to nasz najwyższej klasy przedwzmacniacz, który można rozpoznać od razu. Jego wnętrze kryje niezliczone udoskonalenia technologiczne i precyzyjną konstrukcję elektroniczną. Zewnętrzna obudowa o nowoczesnym, luksusowym wyglądzie została podkreślona przez otaczające ją lustrzane okienko i ręcznie polerowane elementy sterujące ze stali nierdzewnej. Bogate możliwości połączeń i programowania sprawiają, że model 2110 jest oczywistym wyborem jako serce każdego światowej klasy systemu audio.

Boulder - sztuka tworzenia.

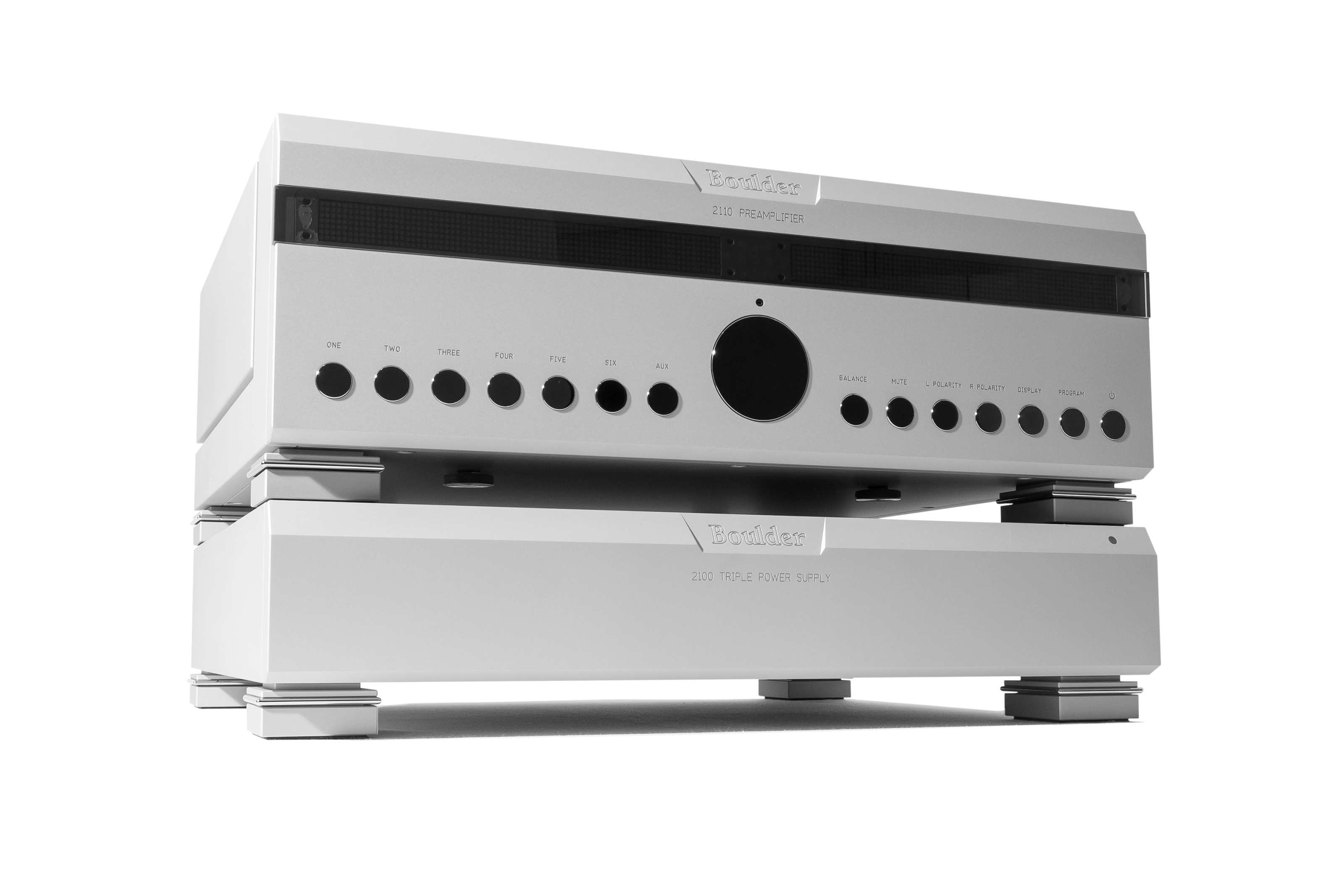

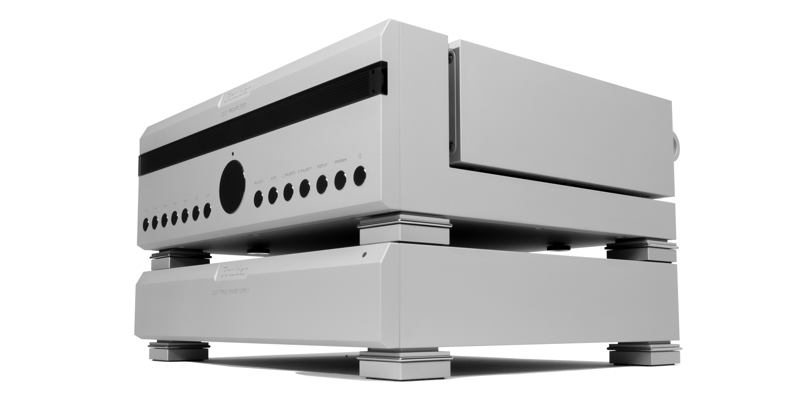

Przedwzmacniacz 2110 Boulder Balanced Preamplifier to czterokanałowy przedwzmacniacz referencyjny, będący drugą generacją przedwzmacniaczy serii 2000 firmy Boulder Amplifiers. Jest on również następcą jednego z najbardziej udanych produktów firmy, oryginalnego przedwzmacniacza 2010 Boulder Isolated Balanced Preamplifier, który przez 17 lat pozostawał niezmieniony.

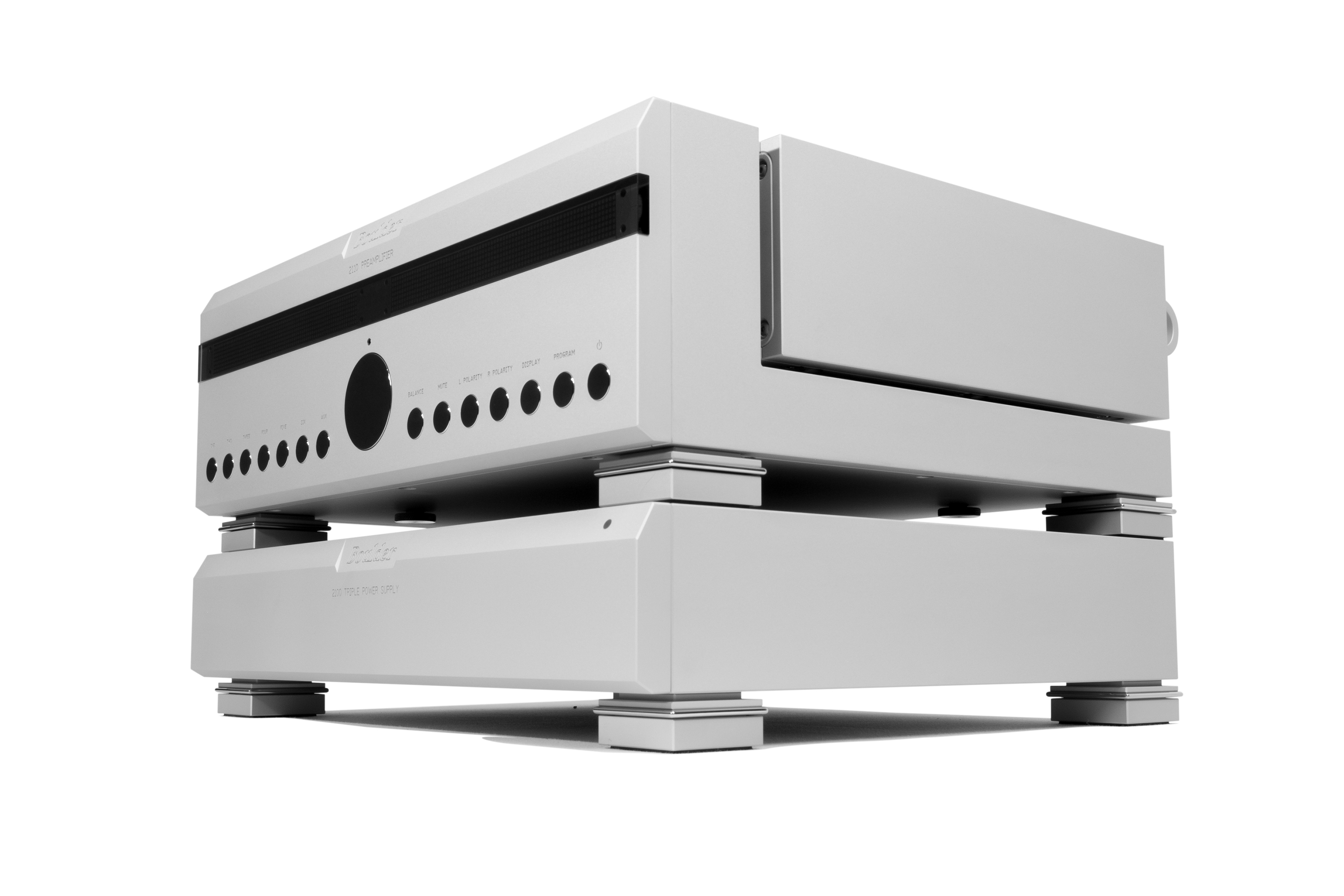

Od samego początku postanowiono, że model 2110 zachowa podstawową ergonomię i funkcjonalność swojego poprzednika, jednocześnie przechodząc całkowitą przebudowę obwodów elektronicznych. Zewnętrzne zmiany w stosunku do oryginalnego modelu 2010 są subtelne, bardziej ewolucyjne niż rewolucyjne, aby zachować kultowy wygląd modelu 2010.

Cała obudowa jest obrabiana maszynowo i połączona tak, aby zredukować rezonanse i zniekształcenia mikrofonowe, a cała obudowa jest teraz anodowana, bez żadnych części malowanych proszkowo.

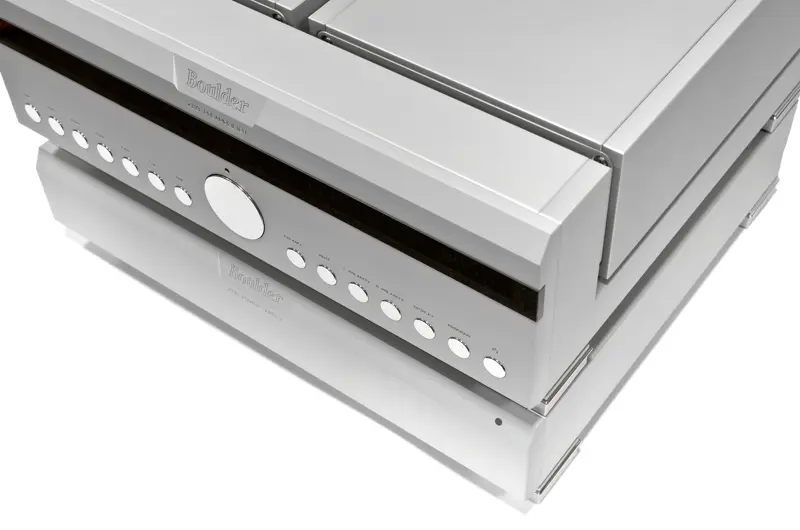

Okienko wyświetlacza również uległo zmianie z trzech modułowych części na pojedynczą lustrzaną szybkę szklaną rozciągającą się na całej szerokości panelu przedniego. Stopnie wzmocnienia w Boulder 2110 to nowe, opatentowane przez firmę Boulder moduły 993S, będące przeróbką modułowych i dyskretnie wdrożonych stopni wzmocnienia 993, stosowanych wcześniej w produktach Boulder z serii 2000 do 2013 roku.

Stopnie wzmocnienia 993S są stosowane wyłącznie w modelu 2110. 993S to montowany powierzchniowo, wbudowany w płytkę drukowaną, w pełni dyskretny stopień wzmocnienia o bardzo wysokim natężeniu prądu, który zapewnia najlepszą z możliwych redukcję zakłóceń i wyjątkowo niski poziom szumów. Model 2110 jest differencyjnie zbalansowany od wejść do wyjść, co zapewnia optymalną eliminację szumów w trybie sprzężenia zwrotnego dzięki zastosowaniu stopni wzmocnienia 993S. Model 2110 zawiera również w pełni zbalansowany regulator głośności, który eliminuje szumy skokowe i zwiększa rozdzielczość poprzez regulację głośności. Rozdzielenie wszystkich podstawowych funkcji obwodów modelu 2110 i umieszczenie ich w czterech oddzielnych obudowach zapewnia najcichszą możliwą pracę i redukuje zniekształcenia do niespotykanego dotąd poziomu.

Sekcje audio lewego i prawego kanału nie są w żaden sposób połączone elektrycznie z sekcją interfejsu użytkownika; zamiast tego sekcje audio są sterowane za pomocą systemu nadajników optycznych i czujników, które uruchamiają funkcje w obudowie każdego kanału. Sekcja zasilania modelu 2110 zawiera cztery oddzielne, izolowane zasilacze w dedykowanej obudowie. Są to zasilacze dla sekcji analogowej lewego kanału, sekcji analogowej prawego kanału, obwodów logicznych i interfejsu użytkownika oraz funkcji czuwania i włączania. Czwarty zasilacz do trybu czuwania i włączania znacznie zmniejsza zużycie energii przez Boulder 2110, gdy nie jest on używany. Firma Boulder została założona w 1984 roku i jest ostatnim producentem wysokiej klasy sprzętu audio w Ameryce Północnej, który nadal wykonuje wszystkie prace inżynieryjne i produkcyjne we własnym zakresie. Taka forma produkcji jest bardziej kosztowna niż outsourcing, ale dzięki temu kontrola jakości i niezawodność gotowych produktów nigdy nie są zagrożone.

Zasilanie

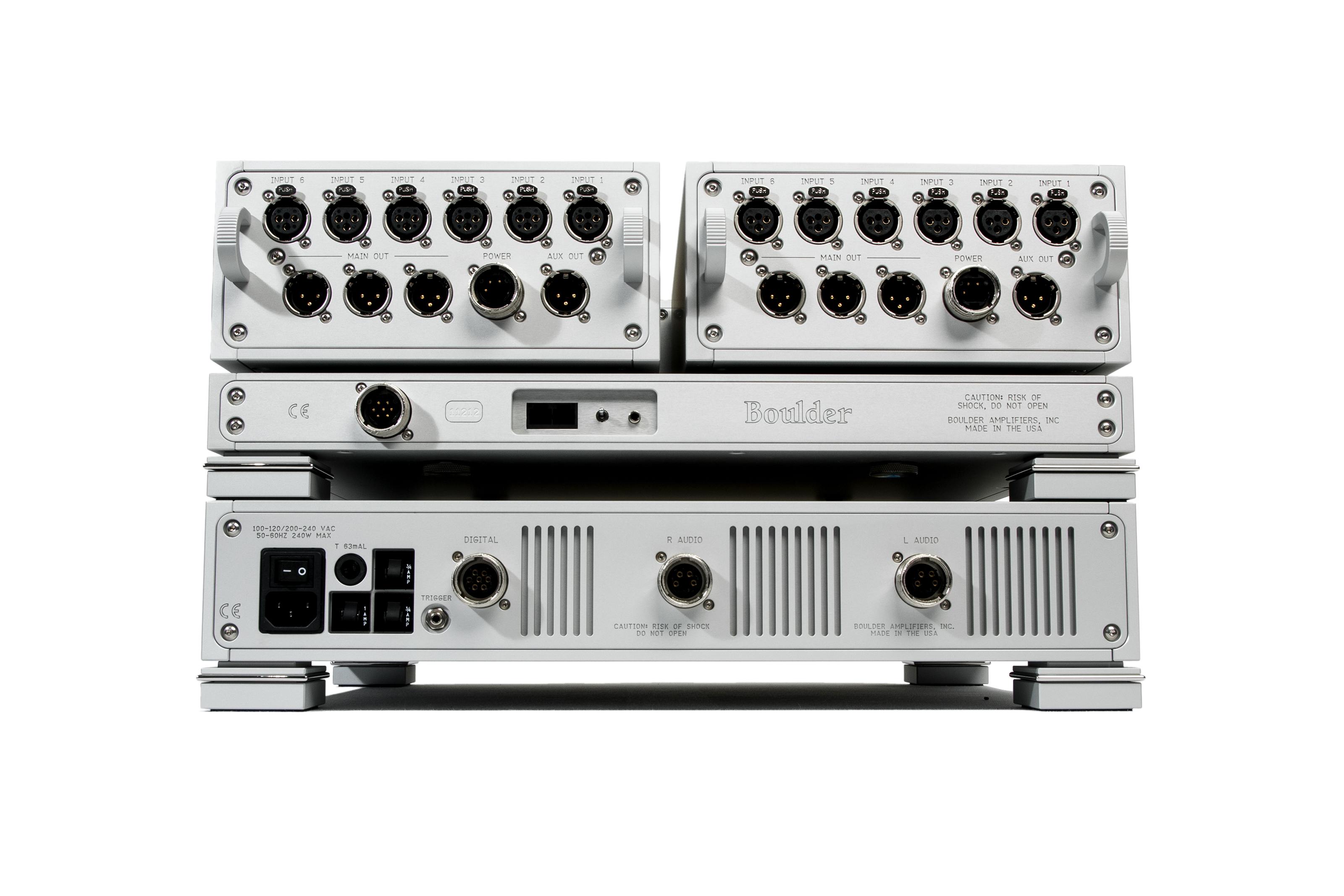

Obudowa zasilacza Boulder 2100 zawiera cztery niezależne bloki zasilające umieszczone w oddzielnej obudowie, aby odizolować je od wrażliwych analogowych obwodów audio: zasilacz lewego kanału, zasilacz prawego kanału, zasilacz układu logicznego i interfejsu użytkownika oraz zasilacz rezerwowy. Wszystkie zasilacze są produkowane z wykorzystaniem komponentów montowanych powierzchniowo, w miarę możliwości na własnych maszynach typu „pick-and-place” firmy Boulder. Pierwszy stopień regulacji znajduje się na płytce drukowanej każdego zasilacza. Drugi stopień regulacji znajduje się w głównej sekcji przedwzmacniacza. Wszystkie zasilacze są liniowe. Nie stosuje się zasilaczy impulsowych, ponieważ są one rozwiązaniem ekonomicznym, a nie wydajnym. Każdy zasilacz w Boulder 2100 jest wyposażony w układ zabezpieczający, który monitoruje temperaturę i wyłącza zasilanie w przypadku przegrzania. Zasilanie zostanie przywrócone, gdy monitorowanie temperatury stwierdzi, że temperatura robocza zasilacza powróciła do normy. Istnieje również linia sprzężenia zwrotnego z sekcji głównego przedwzmacniacza, która wykrywa wszelkiego rodzaju nadmierny pobór mocy lub zwarcia i wyłącza zasilanie w przypadku wykrycia usterki. Wszystkie trzy zasilacze są podłączone do przedwzmacniacza za pomocą kabli DC zakończonych złączami blokującymi klasy wojskowej.

1. Zasilanie sieciowe AC

Zasilanie sieciowe AC do modelu 2110 jest dostarczane za pomocą odłączanego przewodu z 15-amperowym złączem IEC. Napięcie wejściowe AC jest filtrowane pod kątem zakłóceń DC przed dostarczeniem do każdego z czterech indywidualnych zasilaczy w obudowie. Wszystkie urządzenia 2110 są skonstruowane do pracy przy napięciu 100, 120, 200 i 240 VAC, przy zachowaniu wszystkich opublikowanych specyfikacji.

2. Analogowe zasilacze

Duże zasilacze analogowe lewego i prawego kanału są wyposażone w duże transformatory toroidalne, wystarczające do zasilania niektórych małych wzmacniaczy mocy. Indywidualne transformatory zapewniają idealną izolację szumów między poszczególnymi kanałami, a także szybszą i bardziej wydajną pracę w okresach wysokiej mocy wyjściowej. Konstrukcja transformatora toroidalnego została specjalnie dobrana pod kątem wydajności przetwarzania mocy i niskiego poziomu emisji szumów. Wszystkie transformatory są produkowane w Stanach Zjednoczonych zgodnie z normami Boulder i są zalane i zamknięte w specjalnie zaprojektowanej obudowie o dużej masie. Transformatory nie mogą wydawać szumu. Oba transformatory „unoszą się” w szczelnej stalowej obudowie dopasowanej do rozmiaru i kształtu transformatorów analogowych. Każdy transformator jest odizolowany od obudowy, dzięki czemu nie ma kontaktu między transformatorem a żadnym elementem, który mógłby przenosić drgania. Obudowa jest ekranowana magnetycznie i zamknięta w obudowie o dużej masie, wykonanej z unikalnej mieszanki mineralnej, szkła i żywicy epoksydowej, która eliminuje wszelkie szumy i drgania podczas pracy. Każdy zespół transformatora waży ponad 3,6 kg. Aby dodatkowo zapobiec emitowaniu przez transformatory hałasu mechanicznego, obwód filtra prądu stałego blokuje napięcie do 3 V prądu stałego w sieci zasilającej prądem przemiennym. Prąd stały jest jedną z głównych przyczyn szumu transformatora, dlatego obwód ten jest niezbędny do zapewnienia cichej pracy w każdym środowisku. Po prostowaniu mostkowym stosowane są cztery duże kondensatory elektrolityczne o pojemności 1800 µF, które zapewniają niską impedancję zasilania stopnia analogowego. Zastosowanie rozproszonych kondensatorów zapewnia szybsze dostarczanie i ładowanie mocy, a także niższy poziom szumów harmonicznych podczas pracy, niezależnie od mocy wyjściowej lub obciążenia. Dzięki temu znacznie poprawia się dynamika i reakcja przejściowa.

3. Zasilanie układu logicznego oraz interfejsu użytkownika

Zasilanie cyfrowe lub układu logicznego i interfejsu użytkownika obejmuje również wstępny stopień regulacji przed sekcjami przedwzmacniacza i zasila układ sterowania mikroprocesorowego, optyczne czujniki sterujące i nadajniki oraz wszystkie elementy sterujące na panelu przednim. Jest ono całkowicie niezależne, aby zapobiec wpływowi szumów z układu logicznego na sekcje analogowe. System mikroprocesorowy steruje włączaniem i trybem czuwania, Boulder Link, wszystkimi funkcjami zdalnymi, przełączaniem wejść, działaniem modułu atenuatora, systemami interfejsu użytkownika i wszystkimi obwodami zabezpieczającymi. Podobnie jak w przypadku zasilaczy sekcji analogowej, zasilacz logiczny i interfejsu użytkownika wykorzystuje duży, całkowicie zalany i zamknięty transformator toroidalny i jest wyposażony w obwód wykrywający przegrzanie oraz obwód zabezpieczający przed nadmiernym poborem prądu. Trzy kondensatory filtrujące o łącznej pojemności 46 200 µF zapewniają wystarczającą rezerwę prądu do zasilania dużego wyświetlacza na panelu przednim, przy jednoczesnym zachowaniu wszystkich innych funkcji mikroprocesora.

4. Zasilanie rezerwowe

Zasilanie rezerwowe zapewnia stałą pracę, nawet gdy Boulder 2110 jest w trybie czuwania. Odpowiada za włączanie zasilania analogowego oraz zasilania układu logicznego i interfejsu użytkownika podczas użytkowania oraz za zmniejszenie zużycia energii, gdy urządzenie nie jest używane, poprzez ich wyłączenie. Aby spełnić europejskie przepisy CE, Boulder 2110 pobiera mniej niż 1 wat w trybie czuwania. Mały, zalany transformator toroidalny zamontowany bezpośrednio na płytce obwodu zasilania rezerwowego zasila parę przekaźników, które po wydaniu polecenia wyjścia wzmacniacza z trybu czuwania zamykają się i uruchamiają procedurę włączania całego przedwzmacniacza.

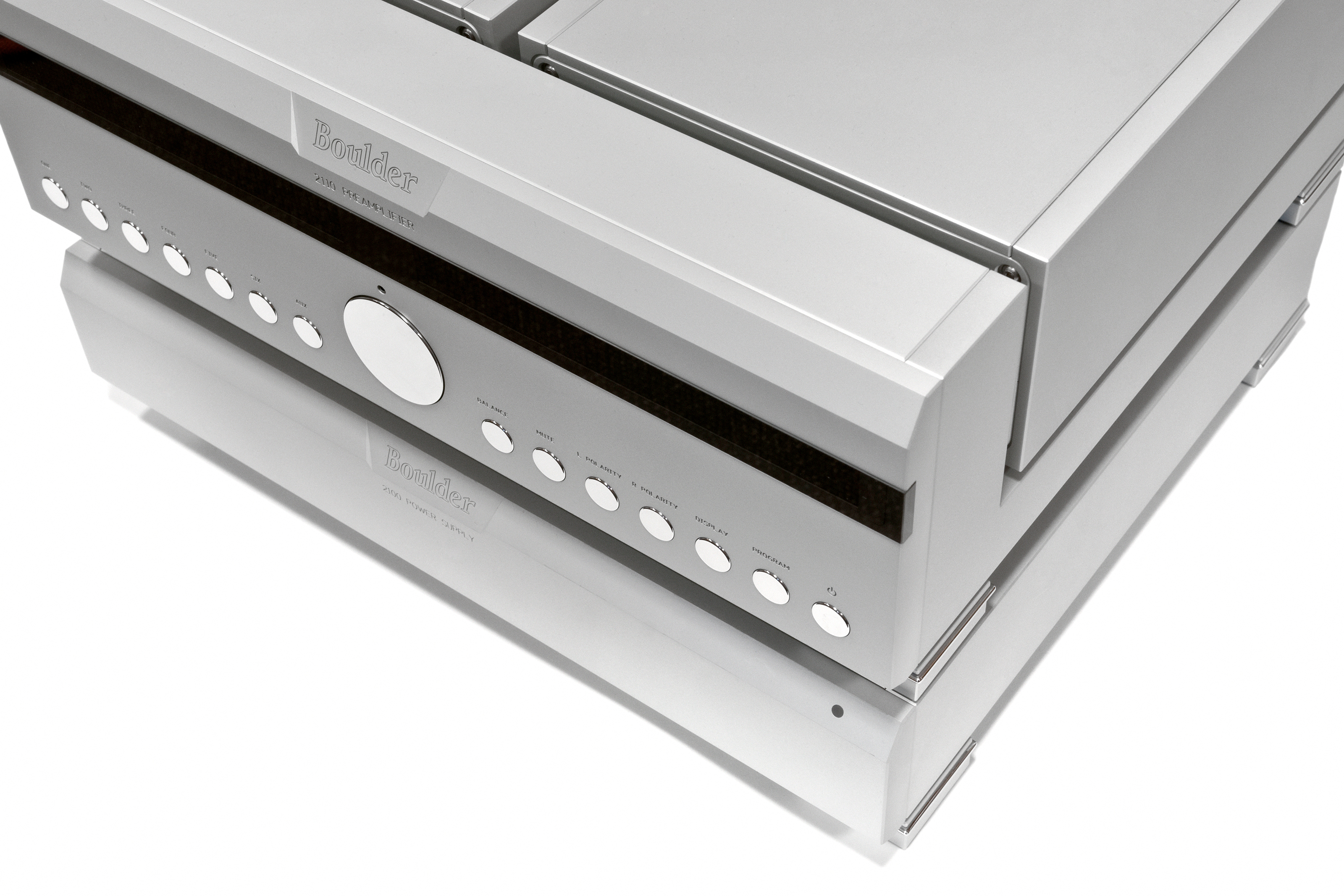

Obudowa

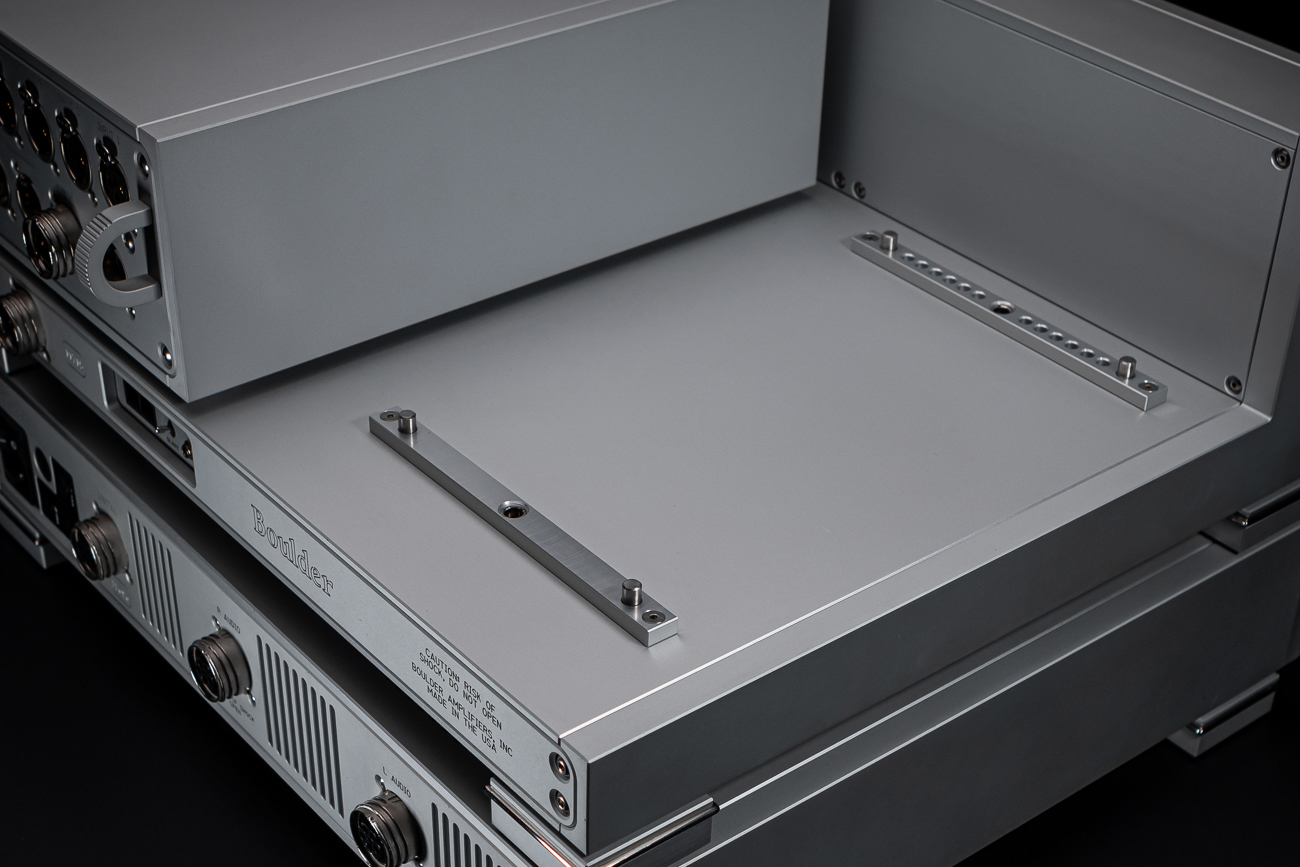

Wszystkie elementy metalowe obudowy 2100 są obrabiane we własnym zakresie w centrach obróbki CNC firmy Boulder. Następnie są one piaskowane i anodowane na przezroczysty kolor. Każdy element metalowy obudowy jest obrabiany z litego bloku aluminium lotniczego 6061-T651 i cięty z tolerancją 0,001” i 0,0005” w zależności od zastosowania. Wszystkie elementy metalowe są połączone i wytłumione, aby zapobiec rezonansom powodującym mikrofoniczne zniekształcenia w obwodach audio. Boulder 2100 spoczywa na czterech wytłumionych i kontrolowanych pod kątem rezonansu nóżkach. Nóżki te składają się z dziewięciu części i są wytłumione warstwą izolacyjną.

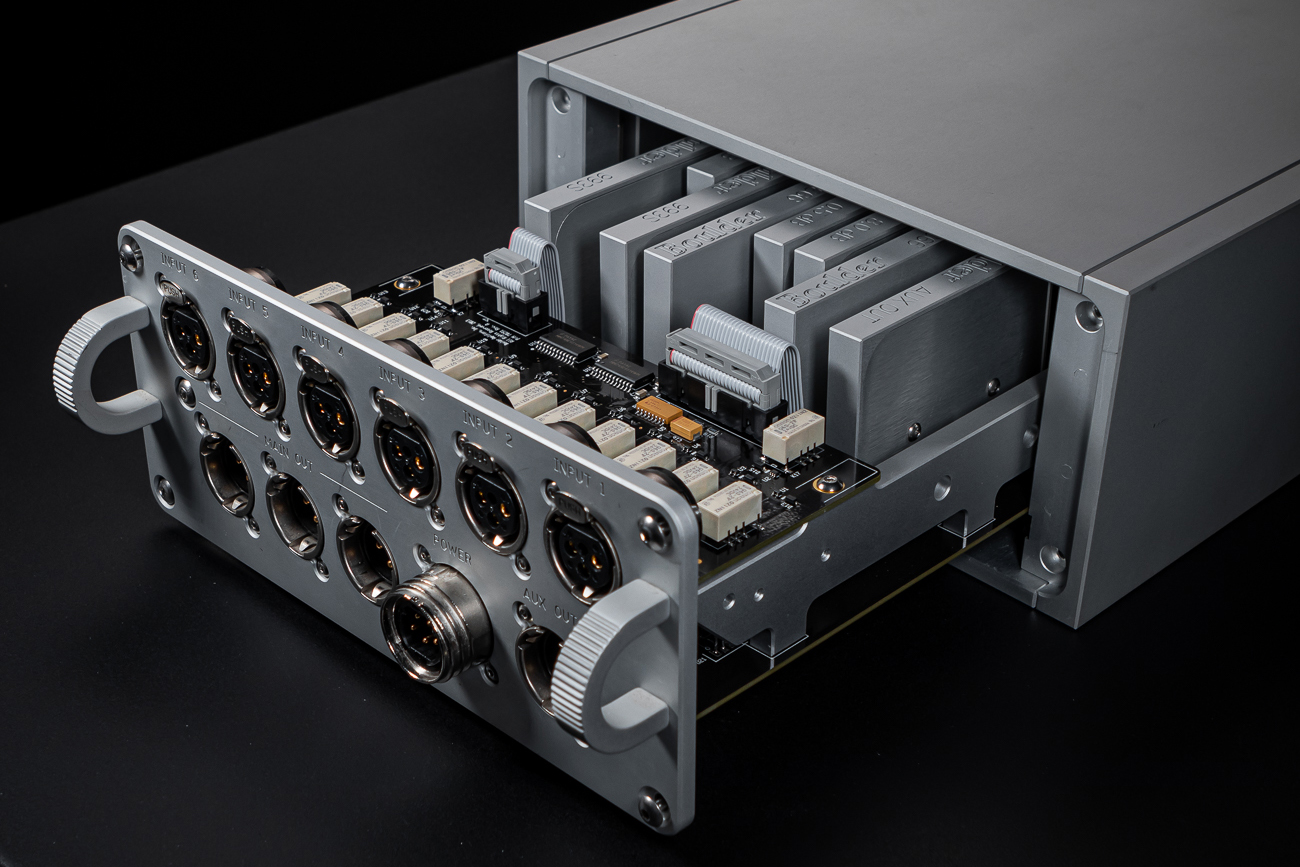

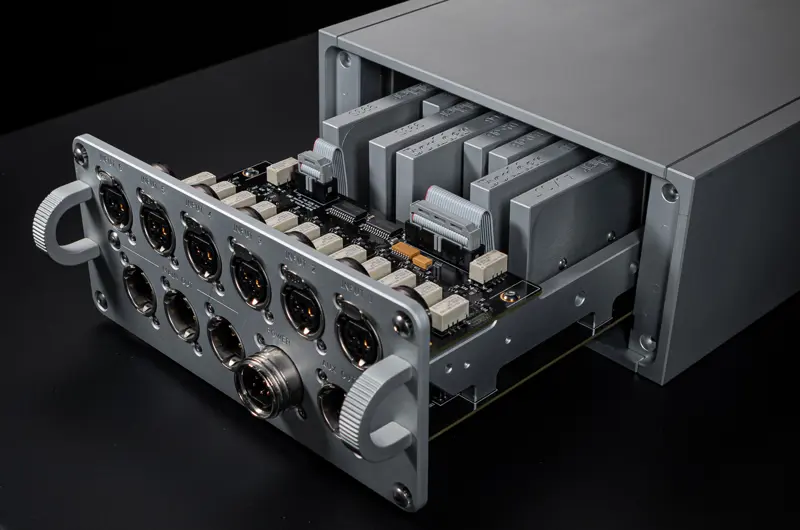

Sekcja wejściowa

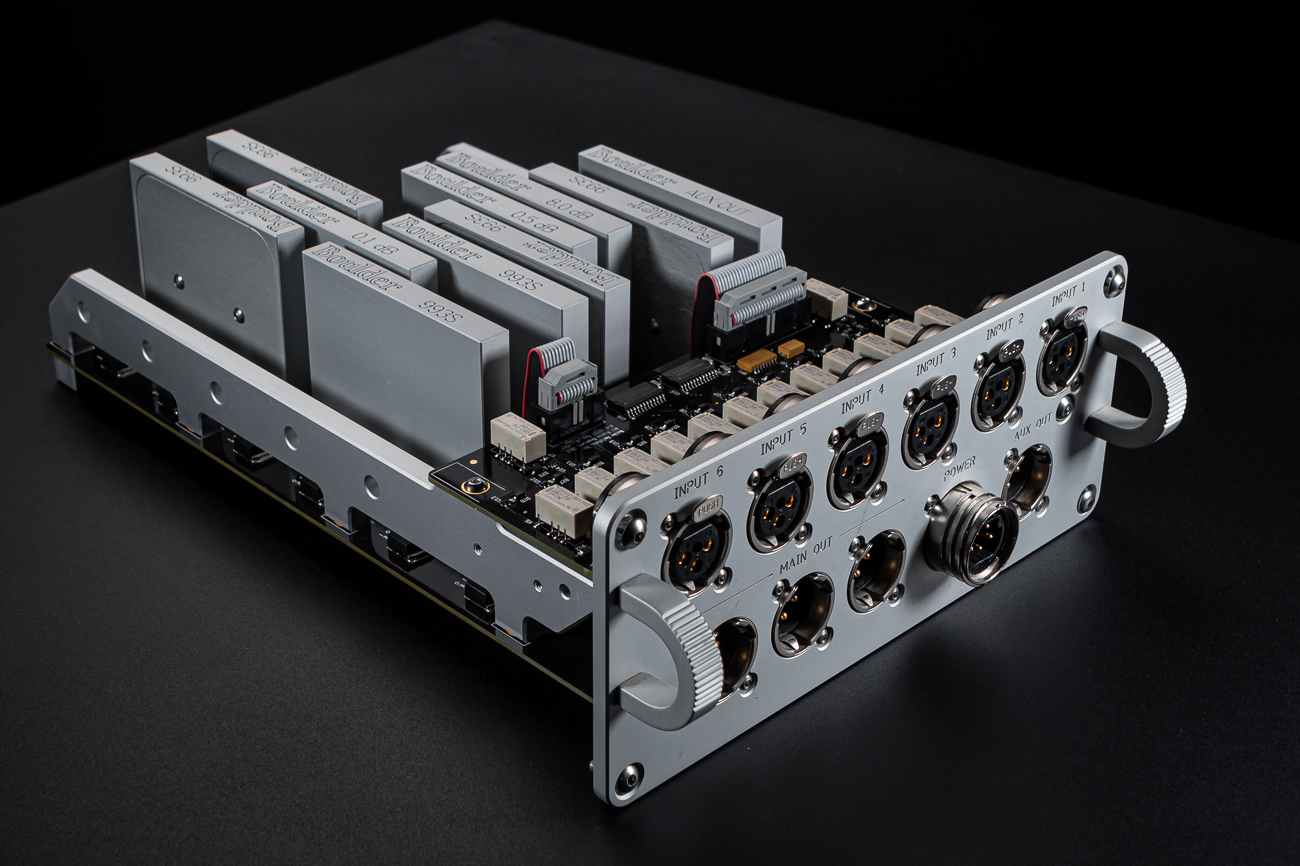

Wybór wejść jest sterowany logicznie. Sygnały audio są kierowane z każdej z sześciu par wejść (L i R) za pomocą hermetycznych srebrnych przekaźników stykowych. Po przełączeniu wejścia sygnał audio jest przekazywany do stopni wzmocnienia Boulder 993S. Obwód wejściowy jest prawdziwym, w pełni zbalansowanym, różnicowym, trzystopniowym obwodem typu instrumentalnego zakończonym 3-pinowymi złączami XLR.

To gwarantuje, że sygnał audio przechodzi ze źródła do przedwzmacniacza bez zniekształceń i szumów, utrzymując impedancję wejściową na jak najwyższym poziomie w porównaniu z impedancją wyjściową źródła. Impedancja wejściowa została przetestowana i zweryfikowana i wynosi 333 kΩ na każdą gałąź lub jest zbalansowana. Ta wysoka impedancja wejściowa zapewnia znacznie wyższą odporność na szumy i płaską charakterystykę częstotliwościową. Konstrukcja wejścia w układzie pomiarowym zapewnia również stałą odpowiedź elektryczną niezależnie od częstotliwości. Nie stosuje się dopasowanych impedancji ani obwodów linii transmisyjnych, ponieważ widmo częstotliwości dźwięku nie powoduje odbicia fal od odbiornika sygnału, a zatem preferowana jest odporność na szumy. Pin 2 złącza wejściowego XLR jest dodatni lub „gorący”, a przedwzmacniacz nie odwraca sygnału, chyba że polaryzacja zostanie zmieniona za pomocą pilota lub przycisków na panelu przednim. Wszystkie tranzystory w obwodzie wejściowym są bipolarne. Tranzystory typu FET nie są używane do przesyłania sygnału audio ze względu na ich mniejszą niezawodność i znacznie wyższy poziom zniekształceń. Urządzenia bipolarne są z natury bardziej niezawodne i nie są podatne na uszkodzenia związane z wyładowaniami elektrostatycznymi. Co ważniejsze, topologie obwodów wymagane dla tranzystorów FET są niepraktyczne i wymagają wysokiego poziomu wstępnego zniekształcenia w celu sterowania wyjściami. Model 2110 ma konstrukcję sprzężoną bezpośrednio z serwomechanizmem, który eliminuje do 50 mV przesunięcia napięcia stałego przekazywane przez źródło sygnału wejściowego. Całe sekcje analogowe lewego i prawego kanału są sprzężone optycznie, aby zapobiec zakłóceniom szumów uziemienia wpływającym na jakikolwiek element obwodu audio. Maksymalne napięcie wejściowe przed przesterowaniem wynosi 7 Vrms.

Sekcje analogowe 1.

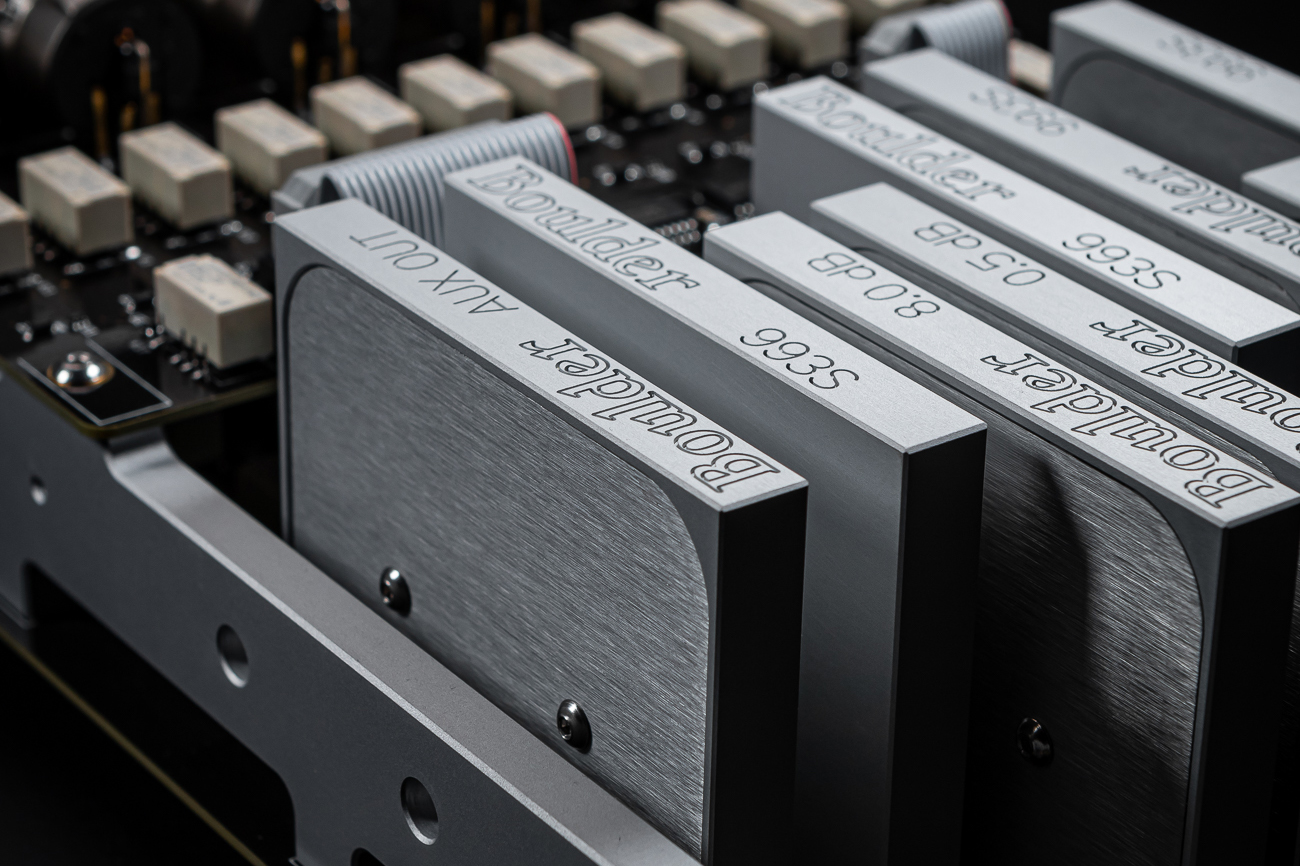

Stopień wzmocnienia 993S

Boulder 2110 oferuje stopień wzmocnienia do 20 dB. Stopnie wzmocnienia w Boulder 2110 to opatentowany przez firmę Boulder wzmacniacz operacyjny 993S, dyskretnie zamontowany powierzchniowo i zamknięty w obudowie, będący rozwinięciem stopnia wzmocnienia 993 zastosowanego w poprzedniej generacji produktów Boulder z serii 2000.

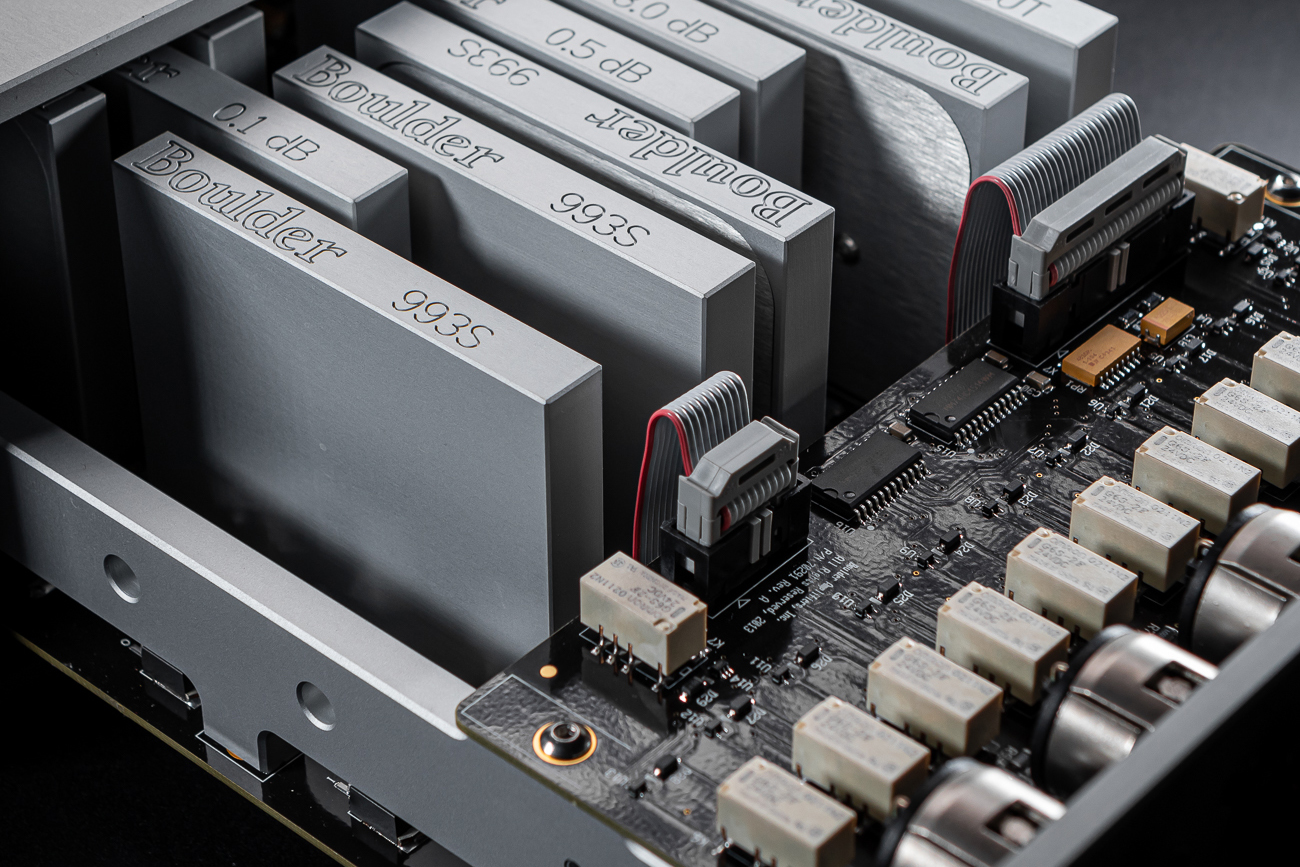

993S to konstrukcja o wysokim prądzie wyjściowym, która maksymalizuje zalety i niskie zniekształcenia konstrukcji dyskretnej. W każdym kanale Boulder 2110 zastosowano sześć stopni wzmocnienia 993S. Stopień 993S działa z napięciem +/-24 V i charakteryzuje się wyjątkową rezerwą mocy, zapewniającą idealny stosunek sygnału do szumu. Każdy moduł 993S zapewnia buforowanie wejścia i wzmocnienie napięcia z wysoką szybkością narastania, szerokim pasmem przenoszenia, wysokim prądem wyjściowym, niskimi zniekształceniami i niską impedancją wyjściową. Moduły 993S w modelu 2110 są umieszczone na małych płytkach drukowanych do montażu powierzchniowego, które są montowane we własnym zakresie na maszynach do montażu powierzchniowego i w piecach lutowniczych firmy Boulder. Technologia montażu powierzchniowego pozwala na zmniejszenie powierzchni płytki drukowanej (co zmniejsza jej pojemność), a także eliminację indukcyjności przewodów i optymalizację uziemienia. Po przejściu wstępnych testów płytki drukowane są montowane w obudowie wykonanej przez firmę Boulder i zalewane zastrzeżonym związkiem mineralnym i epoksydowym w celu kontroli rezonansu mikrofonowego oraz równomiernego rozprowadzania i stabilizacji ciepła wytwarzanego przez obwody. Całe zespoły 993S (po trzy dla każdej z połówek przebiegu fali na kanał) są następnie ponownie testowane przed instalacją i przycinane za pomocą zautomatyzowanego, skomputeryzowanego procesu, który ocenia do 10 000 różnych kombinacji wartości rezystorów, aby dopasować każdy 993S do wcześniej określonych specyfikacji technicznych.

Podczas pracy są one podłączone do głównej płytki drukowanej sekcji analogowej lewego i prawego kanału, aby zapewnić buforowanie wejściowe i wzmocnienie dla przychodzącego sygnału audio, a także buforowanie dla wyjścia przedwzmacniacza.

2. Sprzężenie zwrotne-teoria i zastosowanie.

Aby uzyskać idealne parametry pracy, w tym odpowiedni poziom wzmocnienia, stałe zniekształcenie fazowe w całym paśmie (maksymalnie liniowa charakterystyka fazowa) oraz ograniczenie szerokości pasma, stosuje się prawidłowy i odpowiedni poziom sprzężenia zwrotnego. Cechą charakterystyczną konstrukcji Boulder jest dogłębne zrozumienie i właściwe wykorzystanie sprzężenia zwrotnego. Kilkadziesiąt lat temu sprzężenie zwrotne zyskało złą reputację, ponieważ projektanci wymagali od nowych, zintegrowanych wzmacniaczy operacyjnych, aby wykonywały zadania, do których nie były przystosowane ze względu na niewielką szybkość działania. Wczesne monolityczne konstrukcje wzmacniaczy operacyjnych nie były wystarczająco szybkie, aby nadążyć za pętlami sprzężenia zwrotnego w zastosowaniach szerokopasmowych, co powodowało straszne zniekształcenia. Mniej doświadczeni projektanci, którzy nie wiedzieli, jak rozwiązać ten problem, po prostu próbowali usunąć sprzężenie zwrotne, co również powodowało dalsze pogorszenie jakości dźwięku i ponowne zwiększenie zniekształceń. Filozofia ta nadal istnieje w wielu warsztatach hobbystów. W 1984 roku Boulder' 500 pokazał społeczności audio, być może po raz pierwszy, że właściwe wykorzystanie sprzężenia zwrotnego w połączeniu z odpowiednią konstrukcją dyskretnego wzmacniacza operacyjnego skutkuje znacznie lepszym dźwiękiem i wymiernym obniżeniem zniekształceń. W ten sposób można było zmniejszyć wzmocnienie stopnia wyjściowego i zwiększyć jego pasmo przenoszenia. Powstała konstrukcja charakteryzowała się niższymi zniekształceniami niż jakakolwiek konstrukcja jednostopniowa.

3. Symetryczny potencjometr głośności

Boulder 2110 wyposażono w pierwszy w historii firmy Boulder w pełni symetryczny potencjometr głośności. Wszystkie poprzednie generacje przedwzmacniaczy Boulder wykorzystywały potencjometr głośności jako urządzenie sumujące w ramach ogólnej konstrukcji symetrycznego obwodu. Nowy potencjometr głośności w modelu 2110 jest prawdziwie różnicowo symetryczny, co eliminuje wszelkie ślady szumu skokowego podczas regulacji głośności, a także maksymalizuje rozdzielczość przechodzącego przez niego sygnału audio.

Tłumienie głośności w modelu 2110 odbywa się za pomocą optycznie aktywowanej, sterowanej mikroprocesorem i przełączanej CMOS sieci rezystorów drabinkowych. Każdy krok regulacji głośności jest wynikiem działania zestawu precyzyjnych rezystorów dyskretnych połączonych szeregowo w celu dostosowania poziomu głośności. Dostępny jest zakres 100 dB z regulacją głośności w krokach co 0,1 dB, 0,5 dB lub 1,0 dB, od nieskończonego tłumienia (brak wyjścia) do 0,0 dB (maksymalny poziom wyjściowy), z domyślnym ustawieniem fabrycznym co 0,5 dB. Różne stopnie rozdzielczości regulacji głośności są zawarte w osobnych, szczelnych i zalanych modułach regulatora głośności.

Kanały lewy i prawy mają własne tłumiki. Działanie regulacji głośności pozostaje liniowe i pozwala uniknąć szumu ślizgacza i zmian impedancji występujących w tradycyjnych potencjometrach głośności, a także nieliniowości regulatorów głośności FET (transimpedancyjnych). Przy maksymalnej mocy wyjściowej Boulder 2110 zapewnia wzmocnienie napięcia +20 dB (symetryczne) powyżej poziomu liniowego i maksymalny poziom wyjściowy 28 Vrms.

Sekcja wyjściowa 1.

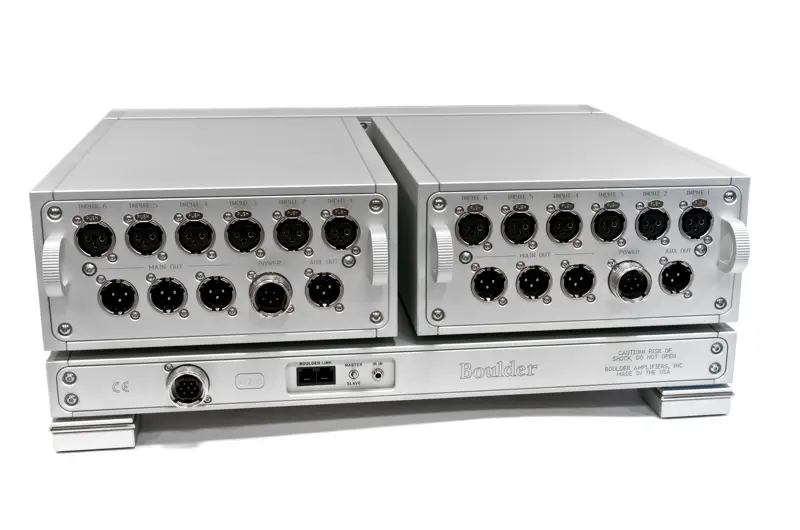

Główne wyjścia

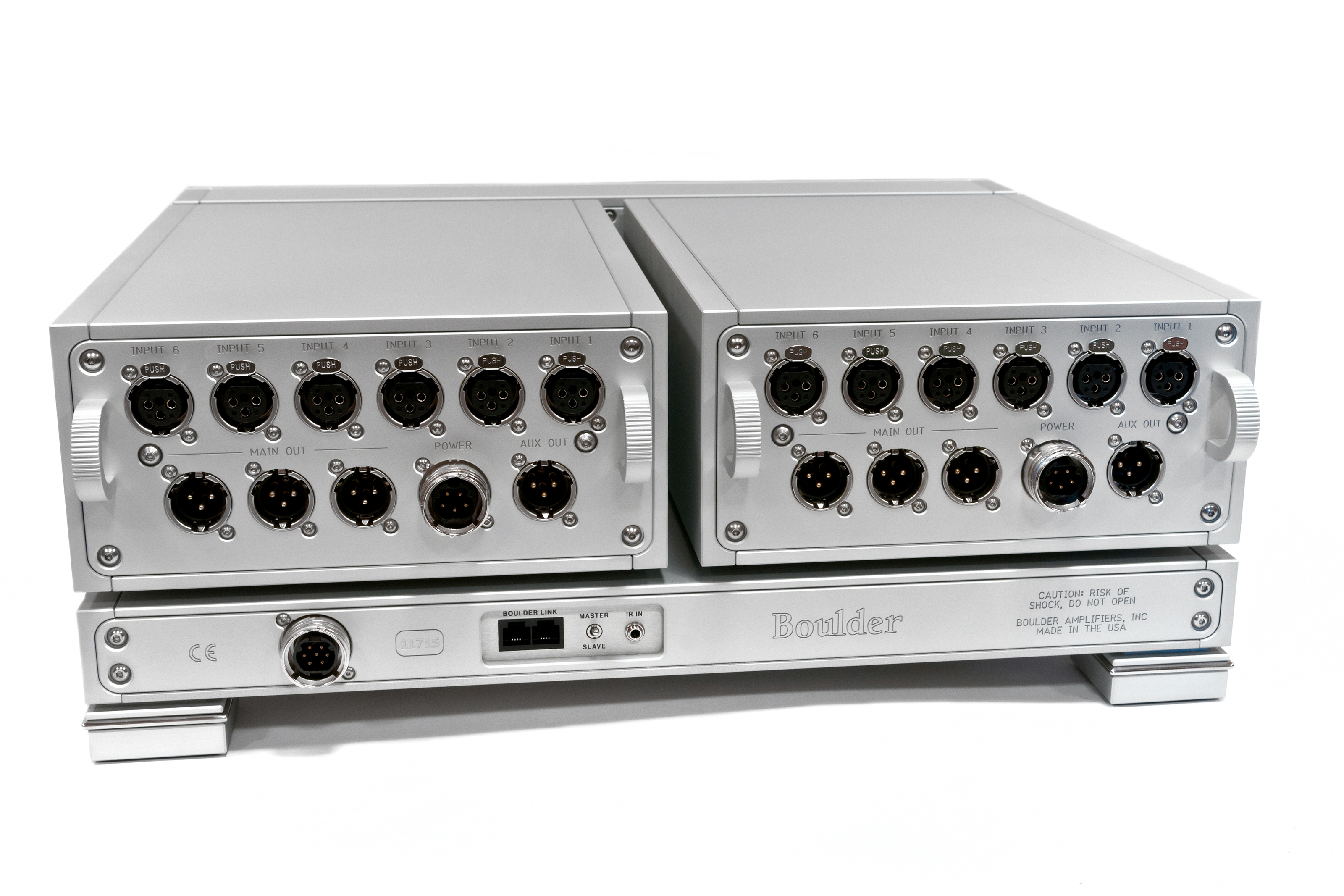

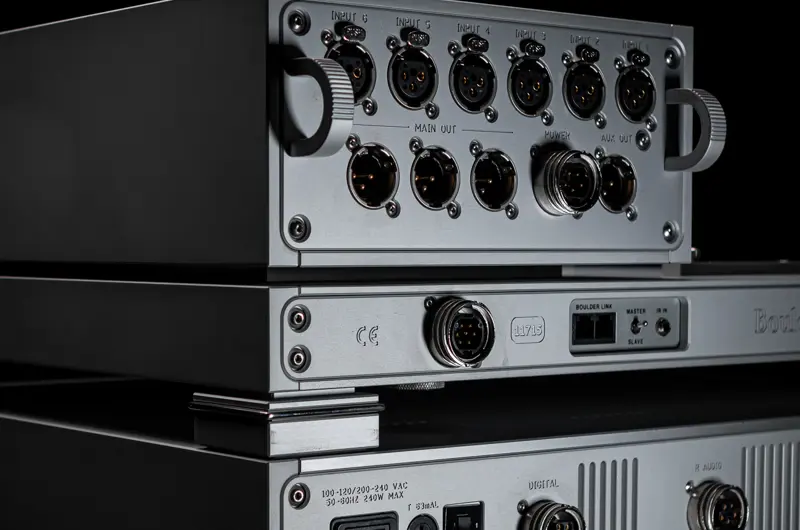

Dostępne są trzy pary zbalansowanych wyjść głównych, połączonych równolegle. Dzięki temu żadna para wyjść głównych nigdy nie ma przewagi brzmieniowej nad pozostałymi. Sekcja wyjściowa Boulder 2110 jest buforowana przez stopnie wzmocnienia 993S.

Niezwykle wysoki prąd wyjściowy dostępny w Boulder 2110 umożliwia podłączenie kabli o dowolnej długości bez wpływu indukcyjności i obciążenia kabla na charakterystykę elektryczną sekcji wyjściowej Boulder 2110. Pasmo przenoszenia, zniekształcenia grupowe i minimalny poziom zniekształceń pozostają niezmienione niezależnie od długości lub charakterystyki kabla. 2. Wyjścia pomocnicze Dostępna jest również jedna para wyjść pomocniczych na zbalansowanych złączach XLR.

Pary tych wyjść mogą być używane do nagrywania lub dodatkowego podawania sygnału na poziomie liniowym. Wyjścia pomocnicze nie są zależne od regulacji głośności i są podłączone bezpośrednio do bufora wyjściowego stopnia wzmocnienia 99S3 przed obwodem tłumienia. Wzmocnienie obwodu wyjścia pomocniczego wynosi -1 dB. Przy maksymalnej mocy wyjściowej model 2110 zapewnia wzmocnienie napięcia +20 dB (symetryczne) i maksymalny poziom wyjściowy 28 Vrms.

Mikroprocesor, programowanie i interfejs użytkownika

1. Monitorowanie i ochrona

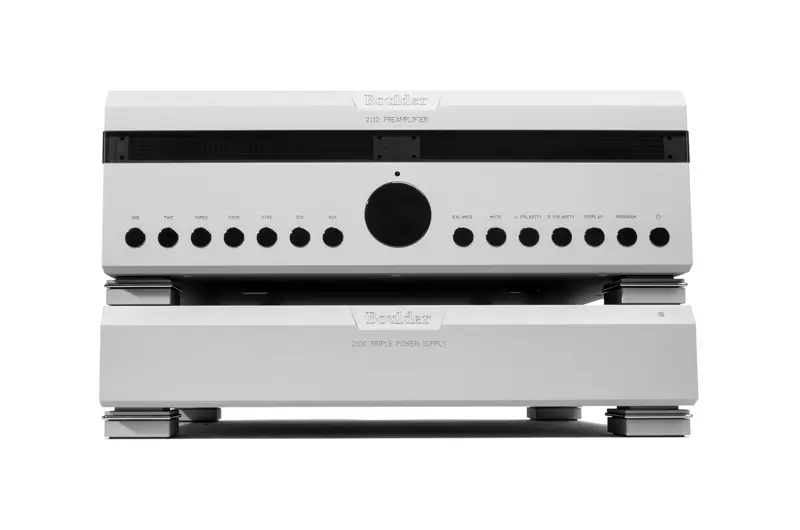

Interfejs użytkownika Boulder 2110 składa się z dwóch wyświetlaczy LED z matrycą punktową oraz zestawu funkcji panelu przedniego sterowanych mikroprocesorem. Wszystkie te funkcje są również dostępne na ręcznym pilocie na podczerwień. Wyświetlacz urządzenia 2110 składa się z dwóch wyświetlaczy LED z matrycą punktową o wysokości 7/8 cala i 12 znakach alfanumerycznych. Diody LED są białe, aby zwiększyć widoczność w zaciemnionym pomieszczeniu. Lewy wyświetlacz zazwyczaj wskazuje wybrane wejście, a prawy wyświetlacz zazwyczaj wskazuje ustawienie głośności. Wszystkie wejścia można zaprogramować tak, aby nazwy wejść były wyświetlane wielkimi literami, małymi literami, znakami katakana i/lub symbolami. Okno wyświetlacza o szerokości obudowy jest wykonane na zamówienie, ręcznie szlifowane, pokryte lustrzaną powłoką szkła Pyrex (nie akrylu, pleksiglasu ani plastiku, aby zapobiec wypaczaniu, zarysowaniom i słabej czytelności). Wykończenie lustrzane jest wykonane zgodnie ze specyfikacją Boulder, aby zachować optymalną czytelność bez efektu halo lub rozmycia, a jednocześnie zachować lustrzane wykończenie, gdy urządzenie jest w trybie czuwania. Wyświetlacz można zaprogramować na osiem różnych poziomów intensywności, a także wyłączyć całkowicie. Po naciśnięciu przycisku na panelu przednim lub pilocie na podczerwień wyświetlacz świeci się przez pięć sekund, a następnie powraca do trybu wyłączenia. Dostępne są funkcje trybu czuwania, regulacji jasności wyświetlacza, programowania, wyciszenia (programowalne stałe tłumienie) oraz polaryzacji kanałów lewego i prawego (0° i 180°), a także przyciski do bezpośredniego wyboru każdego z sześciu wejść, wyjścia pomocniczego i pokrętła regulacji głośności. Wszystkie działania i funkcje interfejsu użytkownika są kontrolowane przez zaawansowany mikroprocesor. Płytka drukowana znajduje się w oddzielnej obudowie pod lewą i prawą obudową sekcji analogowej. Cztery mikroprocesory i trzy pamięci F-RAM sterują działaniem modułów tłumienia głośności, funkcjami wyświetlacza, mechanicznym wyborem wejść, wszystkimi elementami sterującymi interfejsu użytkownika, procedurami włączania/wyłączania oraz obwodami zabezpieczającymi związanymi z każdym zasilaniem. FRAM lub ferroelektryczna pamięć RAM to nieulotna pamięć o dostępie swobodnym, wykorzystująca warstwę ferroelektryczną. F-RAM to nowa, alternatywna technologia nieulotnej pamięci o dostępie swobodnym, która oferuje taką samą funkcjonalność jak pamięć flash. Chociaż jest droższa od pamięci flash, zalety F-RAM obejmują mniejsze zużycie energii, szybszy zapis i znacznie większą maksymalną liczbę cykli zapisu/kasowania. Naciśnięcie dowolnego przycisku interfejsu użytkownika powoduje aktywację przekaźnika, który uruchamia zamierzoną funkcję. Obracanie pokrętła regulacji głośności aktywuje mikroprocesor i uruchamia przełączanie CMOS w celu wybrania konkretnego zestawu rezystorów wymaganych do tłumienia sygnału wyjściowego zgodnie z wartością decybeli wskazaną na wyświetlaczu. Wszystkie poziomy wyjściowe są testowane w celu zachowania dokładności na każdym etapie tłumienia głośności.

Sterowanie zewnętrzne 1.

Pilot na podczerwień

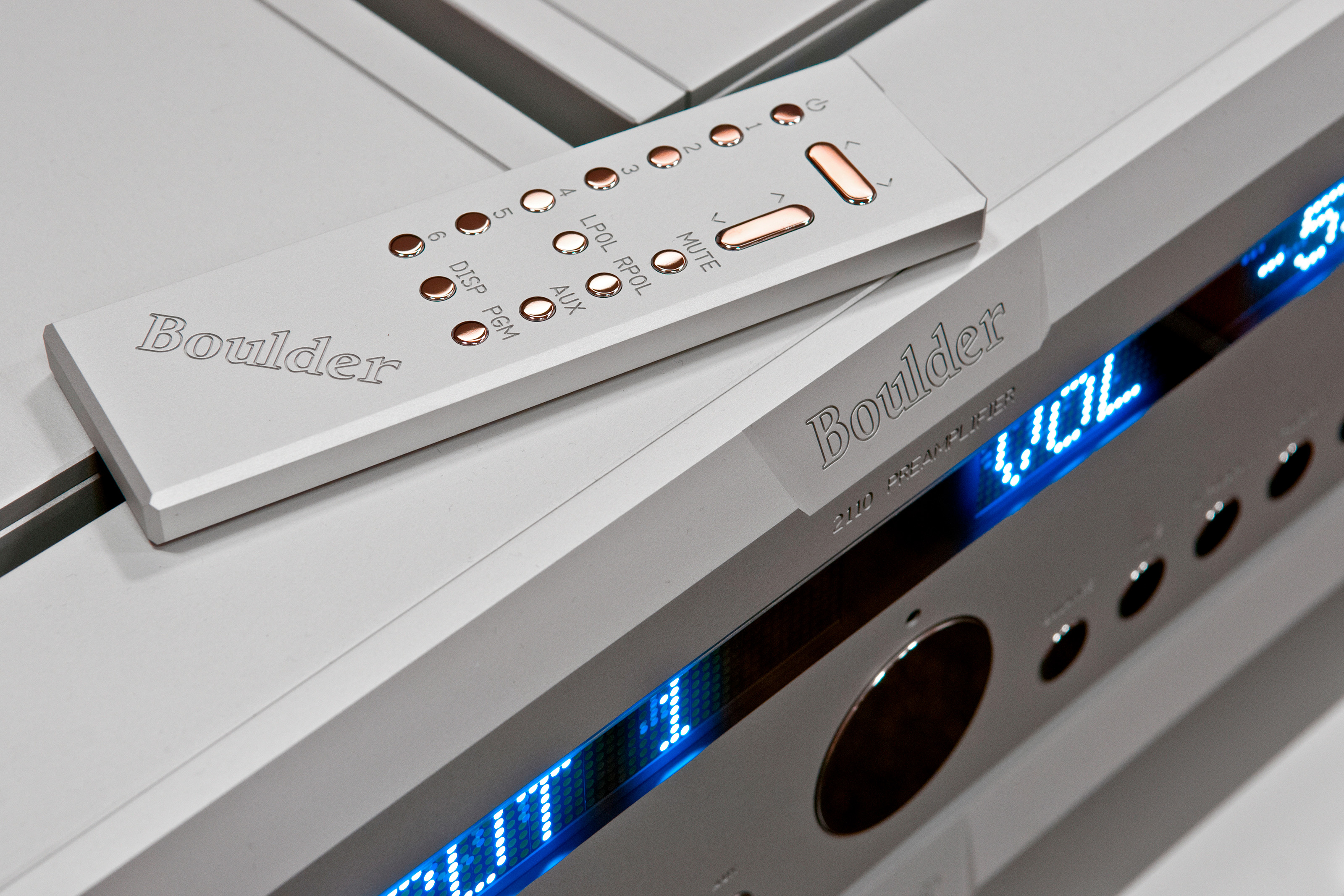

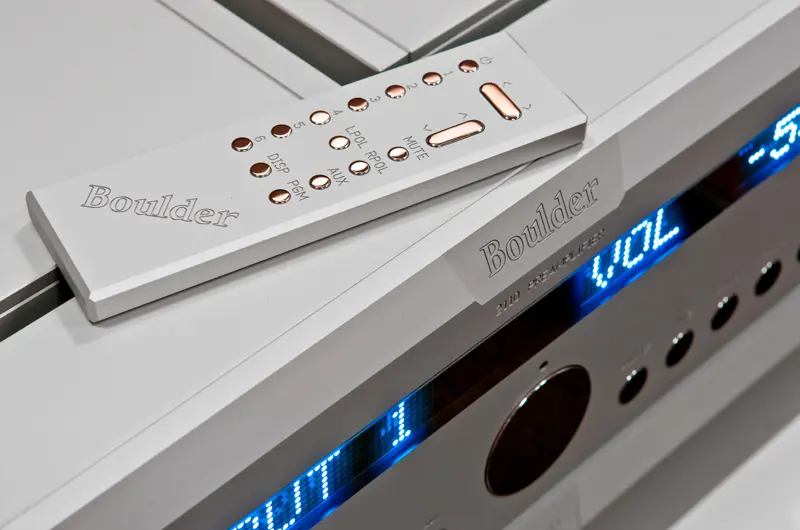

Ręczny pilot na podczerwień Boulder 2110 jest najmniejszym i najlżejszym pilotem, jaki kiedykolwiek dołączono do produktu Boulder. Jest on wykonany z litego kawałka aluminium 6061-T6. Zawiera 15 przycisków wyciętych ze stali nierdzewnej, które są ręcznie polerowane przez techników firmy Boulder w 9-etapowym procesie, aby dopasować je do lustrzanego wyświetlacza i przycisków na panelu przednim. Baterie w pilocie na podczerwień to baterie typu „pastylkowego” CR2032 3 V, które charakteryzują się konstrukcją zapobiegającą wyciekom, aby zapobiec uszkodzeniom spowodowanym wyciekiem kwasu z baterii, które mogą wystąpić w przypadku tradycyjnych baterii. Pilot na podczerwień działa z odległości 35 stóp i pod kątem 70 stopni od osi.

2. Boulder Link i sterowanie IP

Boulder 2110 został zaprojektowany tak, aby można go było płynnie zintegrować z niestandardowymi instalacjami domowymi, a także włączyć do systemów z starszymi lub obecnymi produktami Boulder Linked. System Boulder Link to zastrzeżony system komunikacji między komponentami, specyficzny dla produktów Boulder. Jest to system komunikacyjny oparty na protokole RS-435, który umożliwia pojedynczemu komponentowi pełnienie funkcji „głównego” w systemie i inicjowanie poleceń włączania, wyłączania i regulacji głośności, a także przesyłanie wszelkich komunikatów dotyczących ochrony lub ostrzeżeń do głównego produktu Boulder z wyświetlaczem alfanumerycznym lub LCD. W serii 2100 Boulder Link jest systemem ciągłego skanowania, który monitoruje i śledzi poszczególne komponenty oraz wszystkie ich stany i powiązane obwody zabezpieczające. Po włączeniu zasilania Boulder 2110 wykrywa wszystkie inne wzmacniacze serii 2100 lub 3000 podłączone za pośrednictwem Boulder Link. Następnie komunikuje się z nimi za pomocą mikroprocesora i automatycznie określa właściwą kolejność i częstotliwość włączania każdego wzmacniacza, aby zapobiec nadmiernemu poborowi prądu z sieci AC. Po podłączeniu do komponentów serii 800, 1000 i 2000 produkty zostaną automatycznie włączone w kolejności zaprogramowanej w samych produktach po włączeniu zasilania Boulder 2110. Dostępne są również opcje połączenia Ethernet, które umożliwiają sterowanie wzmacniaczem za pomocą protokołu IP.

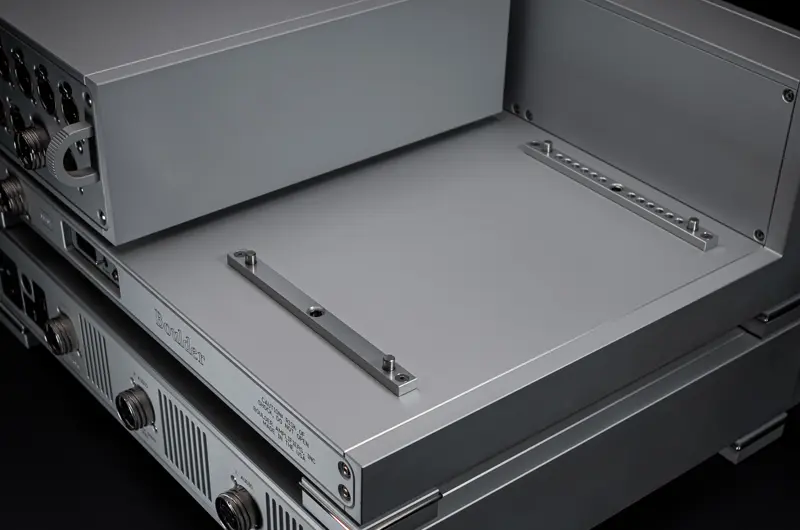

Konstrukcja mechaniczna

Konstrukcja mechaniczna Boulder 2110 opiera się na trzech zasadach: eliminacji rezonansu mechanicznego, wydajnym odprowadzaniu ciepła i unikalnym wyglądzie. Wszystkie elementy obudowy zostały zaprojektowane w zaawansowanych systemach CAD 3D, a tolerancje obróbki skrawaniem są utrzymywane w granicach 1/1000 lub 5/10000 cala, w zależności od zastosowania elementów metalowych. Wszystkie zewnętrzne elementy metalowe Boulder 2110 są tłumione poprzez bezpośrednie zastosowanie materiałów tłumiących lub poprzez połączenie jednego podzespołu z drugim w celu znacznego podwyższenia częstotliwości rezonansowej złożonego zespołu. Wszystkie transformatory zasilające w zasilaczu są zalane i filtrowane prądem stałym w celu wyeliminowania rezonansów mechanicznych. Mniejszy transformator rezerwowy jest zamontowany na oddzielnej płytce drukowanej wraz z całym obwodem mikroprocesora, co zapewnia idealną separację i izolację.

1. Montaż płytek drukowanych

Wszystkie płytki drukowane w Boulder 2110 są przymocowane za pomocą elementów ze stali nierdzewnej do obrabianych zespołów montażowych, które są przycinane na wymiar dla każdej płytki drukowanej.

Następnie między płytką drukowaną a zespołem montażowym płyty umieszczono nieprzewodzącą warstwę elastycznego materiału tłumiącego, aby zapobiec indukowaniu zniekształceń mikrofonicznych przez drgania lub rezonans.

2. Przegubowa konstrukcja i system tłumienia

W konstrukcji Boulder 2110 nie zastosowano blachy. Wszystkie części obudowy są obrabiane maszynowo i połączone przegubowo oraz zabezpieczone elementami ze stali nierdzewnej, aby zapobiec korozji w trudnych warunkach lub w środowisku zawierającym sól.

Konstrukcja elementów obudowy z blokadą została zastosowana w celu wyeliminowania rezonansów poprzez znoszenie harmonicznych. Po skręceniu śrubami poszczególne rezonanse harmoniczne każdej części obudowy podnoszą całkowitą częstotliwość rezonansową całej konstrukcji znacznie powyżej pasma audio. Wszystkie pokrywy obudowy są obrabiane maszynowo z niewielkim zaokrągleniem, aby po montażu wytworzyć naprężenie względem elementów montażowych. Spełnia to podwójną funkcję: utrzymuje górną pokrywę szczelnie zamkniętą i zapobiega wibracjom, a także zapobiega poluzowaniu śrub w przyszłości bez konieczności stosowania jakichkolwiek środków blokujących. Po zamontowaniu górna pokrywa jest utrzymywana na miejscu za pomocą śrub ze stali nierdzewnej z łbem stożkowym. Obudowa zasilacza i przedwzmacniacza jest wsparta na wielowarstwowych nóżkach składających się z dziewięcioczęściowego systemu tłumienia i amortyzacji.

Każda nóżka jest wykonana z obrobionego aluminium i polerowanej wkładki ze stali nierdzewnej, która zawiera dwie warstwy materiału tłumiącego (jedną twardszą i jedną bardziej miękką) w układzie tłumienia warstwowego, izolując zasilacz i przedwzmacniacz od bezpośredniego połączenia z powierzchnią, na której są umieszczone. Eliminuje to potrzebę stosowania specjalnych stojaków, półek lub akcesoriów izolacyjnych.
